Маркировка сип кабеля по цветам

Кабель СИП. Виды и устройство. Маркировка и применение. Монтаж

Старые неизолированные воздушные линии питания электричеством постепенно уходят в прошлое. В настоящее время на воздушных линиях все чаще применяются изолированные провода. Кабель СИП расшифровывается как «самонесущие изолированные провода». Они служат для возведения новых линий электропередач, а также для замены воздушных проводов, которые не имеют изоляции.

Виды

Кабель СИП разделяется на основные виды в зависимости от материала и конструктивных особенностей. Каждый отдельный вид кабеля отличается диаметром и числом жил, наличием нулевого проводника, материалом изоляции. Общим свойством таких кабелей СИП является наличие изоляции. В соответствии с ГОСТ они считаются проводами, но по факту это кабели.

Кабель СИП-1

Этот вид кабеля состоит из алюминиевых жил, которые изолированы материалом ПЭТ. Если кратко описать этот вид изоляции, то можно сказать, что ПЭТ – полиэтилентерефталат, термопластичный полиэфирный материал в виде синтетической ткани или пленки. Это покрытие не пропускает ультрафиолетовые лучи. Нулевая жила выполняется в 2-х вариантах: изолированная и без изоляции. СИП-1А — это кабель с изолированным нулем. На это указывает буква «А».

СИП-2

У этого вида кабеля аналогичная конструкция. Отличие состоит лишь в материале изоляции. Все жилы изолированы специальной полиэтиленовой изоляцией (ПЭТ). Такой вид кабеля используют при установке ЛЭП напряжением до 1000 В. Его применяют для натяжки главных линий и вспомогательных веток. Такой кабель целесообразно использовать для северных регионов и районов с умеренным климатом. Он также может применяться для дачных участков, при условии напряжения 380 В.

По стандарту провода должны выдерживать длительный нагрев до определенной температуры. СИП-1А может выдержать 70 градусов, а СИП-2А способен работать при 90 градусах. При установке провода необходимо выполнять требования по наименьшему радиусу изгиба, который по правилам должен быть более 10-кратного размера диаметра кабеля.

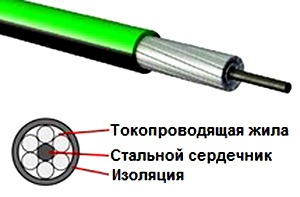

СИП-3

Этот вариант кабеля имеет значительные отличия. Его конструкция состоит из стального сердечника с алюминиевой оплеткой, которая состоит из сплава алюминия, магния и кремния. Снаружи провод имеет изоляцию из ПЭТ, которая не пропускает ультрафиолетовые лучи. Такой 1-жильный провод используется для строительства электрических линий 20 киловольт. Он рекомендован для применения в разных типах климата, кроме арктического и резкоконтинентального. По стандарту нормальная температура работы должна быть 70 градусов, допускается температура -20 +90 градусов.

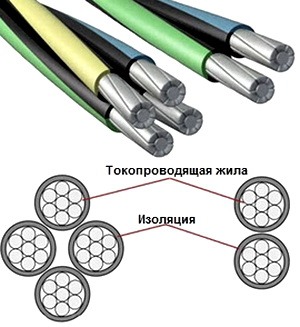

СИП-4

Этот кабель изготавливается из нескольких пар жил. Нулевой провод отсутствует. На конце обозначения есть маркировка «Н», которая свидетельствует о том, что материалом жил является сплав. Если буквы в обозначении нет, то значит жила сделана из чистого алюминия. Снаружи жил имеется изоляция из термопластичного ПВХ, который имеет устойчивость к ультрафиолету.

СИП-5

Устройство этой марки провода подобно кабелю СИП-4, но отличается материалом изоляции, которая выполнена из ПЭТ. Это дает возможность повысить продолжительность воздействия допустимой температуры на 30%. Кабель СИП-5 служит для возведения ЛЭП 2,5 киловольт, а также для подведения к зданиям, уличного освещения, ответвления на загородные дома. Применение СИП-5 рекомендуется для районов умеренного и холодного климата.

Технические свойства провода СИП различных видов указаны в таблице.

Маркировка

Кабель СИП обозначается с помощью цифр, букв и расцветки изоляции. Рассмотрим пример обозначения провода СИП-1, расшифруем его:

СИП – 1 — 3х70 + 1х95 — 0,6 / ТУ 16-705.500 – 2006

Кабель имеет 3 фазные жилы сечением 70 мм 2 , одна жила без изоляции, сечением 95 мм 2 . Рабочее напряжение жил 0,6-1 киловольт.

Маркировка кабеля выполняется по определенным правилам, следующим образом:

• Жилы фаз обозначаются цифрами, полосами, способом печати или тиснения.
• Нулевая жила не обозначается.
• Вместо цифр и букв может применяться цветная полоса шириной более 1 мм.
• Вспомогательные жилы освещения обозначаются В1, В2, В3.
• Кабель маркируется через каждые 50 см по всей длине.
• Обозначения стандартных размеров: ширина знака более 2 мм, высота 5 мм.
• Вспомогательные контрольные жилы могут не иметь обозначений.
• Маркировка должна быть устойчивой к ультрафиолетовым лучам и сохраняться в течение всего срока службы.

Расшифровав обозначение кабеля по его маркировке, можно сориентироваться в его выборе и правильном применении.

Свойства кабеля

Технические данные кабеля должны быть стандартизированы по ГОСТ Р 52373 – 2005. Этот стандарт определяет применение кабеля СИП для линий электропередач не выше 35 киловольт. Сечение жил может быть до 240 мм 2 . На участках магистрали ЛЭП диаметр основного кабеля делают выше сечения жил ответвляющего кабеля. Технические свойства кабеля позволяют его устанавливать для организации уличного освещения. Для таких задач подойдет кабель СИП с жилами 25 мм 2 .

В стандарте отражается характеристика предельных величин. Если какие-либо параметры не совпадают с ГОСТом, то такой провод использовать нельзя.

Основные параметры провода по стандарту:

• Наибольшая допускаемая нагрузка. Чем больше сечение, тем допустимая нагрузка выше.
• Наибольшая температура работы.
• Предел температуры при критическом режиме (130 градусов).
• Допускаемый радиус изгиба (не менее 10 диаметров жил).
• Гарантийный срок 3 года.
• Срок службы при условии выполнения требований эксплуатации более 40 лет.

Некоторые данные кабеля могут иметь отличия у разных производителей, однако, они должны быть в пределах стандартных значений.

Арматура кабеля СИП

В комплект кабеля входят монтажные элементы и арматура:

• Прокалывающие зажимы, которые совмещаются с любым видом кабеля. Они дают возможность выполнить герметичное соединение, так как при этом изоляция не снимается с жилы. После установки зажимов на изоляцию, производят затяжку крепежных болтов. Зубцы прокалывают изоляцию и создают контакт с металлической жилой.
• Ответвляющая арматура используется для поддержки и натяжения жил. Зажимы выполнены по принципу, упрощающему установку и демонтаж провода без дополнительного оборудования. Натяжитель применяют для навешивания кабеля к поверхности.
• Анкерный крепеж служит для закрепления зажимов. Совместно с крюками и зажимами применяется бандажная лента. Крепежная арматура имеет устойчивость к ржавчине и перепадам температуры.

Особенности монтажа

Кабель СИП служит для проведения линии на открытом воздухе. Его подключение осуществляется к централизованной линии. Чтобы самому подключить такой кабель к центральной линии, необходимо согласовать эту работу с соответствующими организациями, которым принадлежат эти сети. Перед этим в обязательном порядке разрабатывается проект. Для установки кабеля применяют специальные приборы и инструменты.

Для врезки провода используют прокалывающие зажимы, позволяющие произвести подключение без зачистки изоляции кабеля. Затем подключают наконечники. Чтобы подвесить провода на длине больше 25 метров, между столбами натягивают трос. На столбах фиксируют держатели для удобной и быстрой установки кабеля.

Для проведения кабеля по фасаду здания, применяют особые анкерные крепления, которые относятся к штатному комплекту кабеля. Количество анкеров и зажимов должно соответствовать количеству вводных жил. Разрешается заводить кабель в здание не больше, чем на 1 м. Затем осуществляют разводку внутри дома. Особенностью установки кабеля в изоляции является тот фактор, что работы можно проводить без отключения питания сети.

Если материал постройки дома негорючий, то кабель СИП по наружной стене проводят открыто. Конечно, это не придает дому эстетичности, так как кабель черного цвета, и хорошо виден на стене, особенно на фасадной. Чтобы этого избежать, на стену устанавливают пластиковый короб, либо специальную гофрированную трубу. Тем более, если дом деревянный.

Сфера применения

Такие марки провода используют для воздушных ответвлений к домам, а также для прокладки по стенам зданий и сооружений.

Кабель СИП 2 х 16 применяют для отходящих ответвлений внутренних линий передач в помещениях. В качестве ответвляющего провода, СИП 2х16 подходит для подключения к электричеству дачных домиков.

Хотя у СИП имеется много изоляции, но его вес небольшой, что создает удобство для установки. Определить вес по марке кабеля помогает таблица, к примеру, для двухжильного СИП-4:

Применение СИП вместо проводов без изоляции дает возможность не допустить коротких замыканий и удара током при повреждениях линии.

Свойства, маркировка и характеристики кабеля СИП

В зависимости от марки, электромонтажный СИП кабель предназначен для передачи электрического тока в сетях напряжением 0,4 – 1, или 10 – 35 кВольт. Линии, проложенные этим кабелем, выгодно отличается от своих предшественниц стоимостью и не требуют высококвалифицированного персонала для монтажа и эксплуатации. Что такое электрический провод СИП можно понять с первого взгляда – на его жилах есть изоляция.

Способы нанесения и расшифровка маркировки

Сама аббревиатура, используемая в качестве названия, расшифровывается как Самонесущий Изолированный Провод, что уже определяет его основные характеристики. Маркировка на провод СИП может быть нанесена буквенно-цифровым способом и цветовыми метками, с соблюдением следующих требований:

• Если применяется цветовая маркировка, то она наносится полосами шириной не меньше 1 мм. Для самонесущего нулевого провода используется синий цвет.
• Цифробуквенные обозначения выдавливаются на изоляции или наносятся печатным методом в виде B1, B2, B3.
• Размер каждого знака составляет не менее 2 мм в ширину и 5 мм в высоту.
• Расстояние между повторами маркировки – 50 см.
• Нулевая жила не маркируется.

Это важный момент – к примеру, кабель может иметь цветовую маркировку трех жил желтым, синим и красным цветом, а четвертая полностью черная. Нулевая в данном случае та, что полностью черная, а не отмеченная синей полосой.

Кроме обозначения фазных и нулевого проводов, маркировка содержит информацию про количество токоведущих жил и размер их поперечного сечения. Эти обозначения имеют следующий вид:

Из приведенного обозначения понятно, что это кабель с тремя фазными изолированными сшитым полиэтиленом жилами сечением 120 мм² и одной нулевой без изоляции, сечением 95 мм². Такой сиповский провод рассчитан на напряжение до 1000 Вольт и сделан по ТУ 16-705.500-2006.

Преимущества провода СИП

Изолированные провода по всем статьям превосходят своих предшественников, которые обходились без защитной оболочки:

1. Скорость монтажа. Вместо того, чтобы тянуть 4 отдельных провода, надо провесить только один кабель.
2. Удобство подключения – в этом плане электропровод без изоляции требует повышенного внимания и тщательной перепроверки.
3. Квалификация монтажников. При монтаже не надо точно выверять расстояние между проводами, во избежание короткого замыкания.
4. Стоимость монтажа. Нет необходимости в использовании изоляторов – соответственно из статьи расходов убирается их приобретение и установка.
5. Возможность подключать новые точки без отключения всей линии – для таких проводов разработаны специальные зажимы, которые прокалывают изоляцию и плотно прижимаются к токоведущей жиле.

Производители заявляют, что конструкция кабеля позволяет практически полностью исключить воровство электроэнергии. О полной защите жил речь, конечно, не идет, но сделать к ним несанкционированную врезку действительно сложнее.

Подробнее о характеристиках и использовании кабеля смотрите в этом видео:

Конструкция проводов СИП

Чтобы знать как правильно выбрать такой кабель, надо в первую очередь определиться каких он бывает конструкций. Первые символы маркировки, следующие сразу за аббревиатурой, обозначают разновидность СИП-кабеля, которая отмечается как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают из чего сделаны нулевые провода, есть ли на них изоляция и за счет чего обеспечиваются самонесущее свойство кабеля (стальная жила внутри нулевого провода или прочность общей конструкции)

СИП-1 и СИП-1А

Эти марки электрического провода СИП практически идентичны по своим характеристикам. Единственная разница между ними заключается в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А – есть. При этом сама нулевая жила имеет стальной сердечник и может быть большего, равного или меньшего сечения чем фазные провода, в зависимости от марки и назначения кабеля. Материал изоляции – термопластичный полиэтилен с рабочей температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживающий длительный нагрев до +70 С°. Количество жил – 2-4.

СИП-2 и СИП-2А

Имеет точно такое же строение и токопроводящие характеристики, как и провода марки СИП-1, но разработан он для эксплуатации в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками термостойкости – рабочая температура от -60 до +50, но длительный нагрев он выдерживает до +90 С° и может использоваться в регионах с холодным климатом. Количество жил – 2-4.

В отличие от остальных марок кабелей СИП, этот делается исключительно одножильным, использующимся для линий электропередач напряжением 10-35 кВольт. Он состоит из стального сердечника, вокруг которого обвита проволока из алюминиевого сплава – AlMgSi. Этот материал обладает высокими токопроводящими и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции применяется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабеля СИП-4 и СИП-4н материалом изоляции, которая сделана из сшитого светостабилизированного полиэтилена. Это позволяет на 30% увеличить ее устойчивость к длительному нагреву и переохлаждению, что определяет сферу использования как для умеренного и холодного климата.

Любой провод СИП имеют расчетный срок службы от 40 лет и при монтаже стребуют выдерживания радиуса изгиба не меньше 10 диаметров всего кабеля.

Сечение жил и технические характеристики проводов

При предварительных расчетах обязательно надо учитывать площадь поперечного сечения и вес провода – эти данные можно взять из сравнительных таблиц.

Если просчитывается подключение СИПовского кабеля к дому, надо тщательно промерить расстояние от уличного столба до места ввода провода – если оно больше чем 25 м, то под выбранный кабель придется ставить дополнительную опору.

Сечения жил проводов марок СИП-1 и СИП-2:

Сечение жил и характеристики одножильного провода СИП:

Сечение жил проводов СИП-4 и СИП-5:

На провод СИП основные технические характеристики следующие:

Подробнее о различных видах кабеля СИП а также его монтаже смотрите в этом видео:

Коротко о главном

Кабели марки СИП это следующее поколение проводов для воздушных линий электропередач, значительно повышающие эффективность их работы. В бытовом применении используется в основном при прокладке линий от трансформатора до потребителя и изготовления ответвлений от них. Одним из главных преимуществ при использования является простота монтажа и эксплуатации, что позволяет управляться с ним человеку без особого опыта подобных работ. Но в любом случае надо помнить, что все манипуляции по подключению электропроводки к сети должны осуществлять квалифицированные электрики.

Провод марки СИП – его виды и классификация

Проводов марки СИП на рынке представлено огромное количество, что позволяет подобрать модель, наиболее точно отвечающую вашим требованиям. Это касается не только типоразмеров, но и конструкции провода. Но такое разнообразие создает и некоторые проблемы.

Классификация кабельной продукции типа СИП

Начнем наш разговор с такого вопроса как классификация провода СИП. Всего существует пять основных типов изделий марки СИП. Давайте рассмотрим их основные отличия.

Начнем с СИП – 1. В этом классе проводников представлены все модели, которые имеют неизолированную несущую нулевую жилу. При этом фазные, или как их правильнее называть, основные жилы, у данного типа провода имеют изоляцию. Это же касается и вспомогательных жил, при их наличии. Такой вариант предназначен для сетей с напряжением до 1кВ.

Следующим возможным классом является СИП – 2. В целом он практически идентичен СИП – 1. Главным его отличием является наличие изоляции на несущей нулевой жиле. Он так же предназначен для сетей с напряжением до 1кВ.

Так же существует такой вариант, как СИП – 4. Его особенностью является то, что он вовсе не имеет нулевой несущей жилы. В связи с этим использовать его можно только в качестве спусков от основной ВЛ к конечным потребителям. Именно таким проводом обычно выполняют подключение к частным домовладениям. Предназначен он так же для сетей напряжением до 1кВ.

Но классификация проводов СИП предлагает модели и для более высоких классов напряжений. Например, класс СИП – 3, который предназначен для напряжений в 10 – 35кВ.

Такой провод имеет одну жилу с экструдированной полимерной пленкой, задача которой не обеспечить должный уровень изоляции провода, а снизить вероятность коротких замыканий.

То есть, сама по себе такая изоляции не гарантирует отсутствие короткого замыкания при сближении с другим проводом или заземленной частью, а только снижает такую вероятность.

Кроме того, в последнее время в продаже появились провода класса СИП – 7. От рассмотренного выше варианта они отличаются только высшим классом напряжения. Их можно применять для сетей с напряжением до 110кВ.

Особенности и расшифровка названия

Теперь бы следовало заняться рассмотрением вопроса маркировки провода. Но прежде, чем приступать к этому вопросу у проводов СИП, следует рассмотреть возможные конструкционные особенности. Ведь в противном случае вы просто запутаетесь при расшифровке.

Особенности конструкции провода марки СИП

Изделие СИП марки может иметь несколько разных типов жил. Маркируется каждая из них, по-своему, поэтому давайте разберемся, как они называются и для чего предназначены. Нормируется этот вопрос ГОСТ 31946 – 2012.

Расшифровка названия

Теперь мы готовы рассмотреть вопрос: «Как марки и сечения провода СИП определить по маркировке». Ведь данная аббревиатура наносится непосредственно на проводе, и при наличии понимания, о чем идет речь, вы с легкостью сможете прочитать это на самом изделии.

• Затем в маркировке идет сплошной набор цифр. Но все становится понятно, если знать что это такое. А это обозначение количества и сечения жил. Прежде всего, указывается количество и через знак множителя сечения основной жилы, затем через знак плюс количество и сечение нулевой несущей жилы, а лишь затем количество и сечение вспомогательных жил.

Обратите внимание! Провод СИП — и классификация об этом говорит, далеко не всегда имеет вспомогательные жилы. Поэтому в аббревиатуре может быть указано лишь два типа провода – основной и нулевой. Они есть всегда.

Характеристики провода СИП

Ну вот, мы и выбрали провода СИП, марки и сечения отвечающего нашим требованиям. Но, как и в любом другом случае, для нас важно знать еще и характеристики данного типа проводника. Условно их можно разделить на два типа – электрические и механические.

Электрические характеристики

Начнем наш разговор с электрических характеристик, которые для любого проводника являются определяющими. К таковым можно отнести внутреннее сопротивление, сопротивление изоляции и требования, предъявляемые к проводнику при его высоковольтных испытаниях.

Механические характеристики

Ну и напоследок бегло пробежимся по механическим характеристикам провода СИП. Этих параметров очень много, начиная от допустимых температур, и заканчивая содержанием сажи, или стойкостью к продавливанию изоляции при температуре в 90⁰С. Мы остановимся только на наиболее актуальных для нас.

• Прежде всего, это разрывное усилие, которое должен выдерживать провод. Понятное дело, что данный показатель напрямую зависит от сечения провода.

Например, провод сечением в 25 мм2 должен выдерживать не менее 7,4кН, а сечением в 120 мм2 не менее 35,2кН. Если вам удобнее видеть эту величину в кгс, то 1кгс=10Н.

Вывод

СИП провод, и классификация его по типам, не так уж сложны. Конструкция достаточно проста, а технические характеристики находятся на вполне приемлемом уровне. Все это обеспечило достаточно широкое применение данного типа проводника во всех сферах.

И учитывая современные тенденции, есть все основания предположить, что в скором времени провод СИП полностью заменит все остальные марки проводов в сетях до 1кВ, а также отвоюет значительный сегмент рынка сетей до 35кВ.

Провод СИП, подробное описание самонесущего изолированного провода с маркировкой

Вступление

Актуальность электроснабжения загородного дома заставляет обращать внимание на технические и технологические решения для подвода и ввода электропитания в дом. Выбирая простые, практичные и технически оправданные технологии, нужно обратить внимание на провод СИП, кабельную продукцию, предназначенную для энергоснабжения дома по воздуху.

Описание провода СИП

Аббревиатура СИП, означает самонесущий изолированный провод.

• Самонесущий означает, что для его монтажа не требуется дополнительных поддерживающих конструкций, тросов и растяжек, а также установки изоляторов и траверс на опоры.
• Изолированный означает, что жилы этого провода покрыты электроизолирующими оболочками;
• Провод, скорее условная характеристика, чем фактическая. СИП это несколько токопроводящих жил, покрытых изоляцией, возможно скрученных вдоль центральной оси и покрытых общей изолирующей оболочкой. Поэтому СИП скорее кабель, чем провод, но в документации кабельную продукцию для линий электропередач принято называть провода.

Типы самонесущего провода СИП

Производителями кабельной продукции выпускаются четыре типа проводов СИП: СИП 1, СИП 2, СИП 3, СИП 4, СИП 5.

СИП 1

Данный тип (единица) проводов СИП означает, что алюминиевые не несущие жилы покрыты полиэтиленовой оболочкой, устойчивой к солнечным лучам. В данном типе проводов, нулевая жила является несущей и в марке СИП 1 она без изоляции, а в марке СИП 1а несущая нулевая жила покрыта изоляционной оболочкой. Нулевая жила имеет силовой стальной сердечник. Сечения жил до 120 мм 2 .

СИП 2

Про данный тип самонесущего провода (двойка) можно сказать всё, что сказано для СИП 1 (1А), только изоляция выполнена не простым, а сшитым полиэтиленом.

СИП 3

«Трёшка» СИП имеет уникальную конструкцию. Это на самом деле одножильный провод. Жила этого провода многопроволочная алюминиевая, а проволоки жилы скручены вокруг центрального стального сердечника. Изоляция провода СИП 3 из сшитого полиэтилена. Сечения жил до 240 мм 2 .

СИП 4, СИП 5

Конструкции этих типов проводов отличаются только изоляцией. У СИП 4 это ПВХ, у СИП 5 это сшитый полиэтилен. Сечения жил до 120 мм 2 . Данные провода имеют четное количество жил, две или четыре, без нулевого провода.

Провод СИП технические характеристики

Основной технической характеристикой СИП провода, важной для выбора, является сечение токопроводящих жил. Выпускаются СИП провода с сечением жил: 16, 25, 35, 50, 70, 95, 120, 240 кв. мм. СИП-3: 35, 50, 70, 95, 120, 150, 185, 240 кв. мм.

В маркировке (ГОСТ 31946_12) сечение жил обозначают после указания количество жил данного сечения, через знак [×]. Например:

• Провод СИП-4 4х16мм2, означает, тип провода четвертый, с четырьмя жилами сечением 16 кв. мм каждая.
• Провод СИП-1 3х240+1х95+1х25, означает, тип провода единица, всего пять жил, три из них сечением 240 кв. мм, одна жила 95 кв. мм и одна жила 25 кв. мм.

Все типы СИП проводов могут эксплуатироваться в температурах минус 60˚C плюс 50˚С, радиус монтажного изгиба не менее 10 диаметров.

Арматура СИП

Удобство монтажа провод СИП обеспечивает не только их конструкция, но и целый ряд специальной арматуры. Конструкция арматуры СИП проводов позволяет быстро и чаще без специальных инструментов, соединить, подвесить, ответвить сип провода.

СИП в электроснабжении частных домов

Для электроснабжения частного дома применяются:
